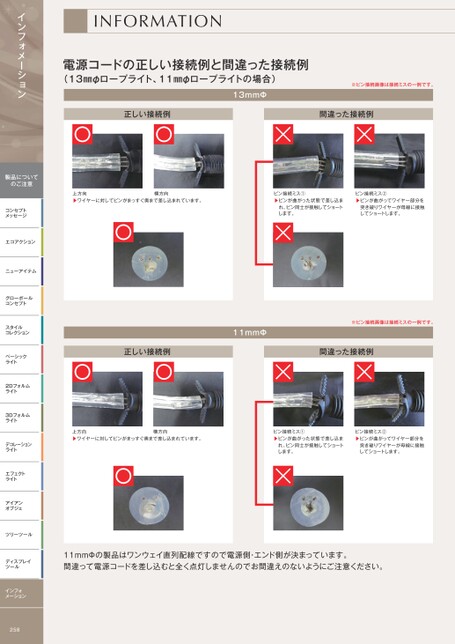

13mmΦ電源コードの正しい接続例と間違った接続例(13㎜φロープライト、11㎜φロープライトの場合)正しい接続例間違った接続例上方向▶ワイヤーに対してピンがまっすぐ奥まで差し込まれています。横方向ピン接続ミス①▶ピンが曲がった状態で差し込まれ、ピン同士が接触してショートします。ピン接続ミス②▶ピンが曲がってワイヤー部分を突き破りワイヤーが母線に接触してショートします。上方向▶ワイヤーに対してピンがまっすぐ奥まで差し込まれています。横方向ピン接続ミス①▶ピンが曲がった状態で差し込まれ、ピン同士が接触してショートします。ピン接続ミス②▶ピンが曲がってワイヤー部分を突き破りワイヤーが母線に接触してショートします。※ピン接続画像は接続ミスの一例です。11mmΦ正しい接続例間違った接続例※ピン接続画像は接続ミスの一例です。11mmΦの製品はワンウェイ直列配線ですので電源側・エンド側が決まっています。間違って電源コードを差し込むと全く点灯しませんのでお間違えのないようにご注意ください。コンセプトメッセージエコアクションニューアイテムグローボールコンセプトベーシックライトスタイルコレクション2Dフォルムライト3Dフォルムライトデコレーションライトエフェクトライトアイアンオブジェツリーツールディスプレイツールインフォメーション258製品についてのご注意インフォメーションINFORMATION
| <
|
> |
>>
